Instrukcja montażu:

Urządzenia Lapis-ex montowane jest w miejscu nie narażonym na uszkodzenia mechaniczne oraz w taki sposób, aby zminimalizować możliwość zalania wodą.

W celu uniknięcia porażenia prądem i wyeliminowania ryzyka pożaru muszą być przestrzegane podstawowe zasady bezpieczeństwa i higieny pracy. Przewód zasilający należy chronić przed zgnieceniem, wyrwaniem, naciągnięciem i innymi uszkodzeniami mechanicznymi, a w przypadku ich wystąpienia, należy natychmiast wyłączyć urządzenie spod napięcia.

Lapis-ex montuje się za pomocą kołków rozporowych na ścianie w pobliżu rury, na której ma pracować.

Obie opaski ślimakowe powinny być zamontowane na rurze zasilającej przed wszystkimi urządzeniami, aby kompleksowo zabezpieczyć całą instalację.

W instalacjach z wymuszonym obiegiem wody należy Lapis-ex montowany jest zaraz za pompą.

Montaż należy przeprowadzić w następujący sposób:

  1. odsłonić i oczyścić rurę na odcinku o długości minimalnej 200 mm,
  2. na rurze metalowej nawinąć dwie opaski z folii izolacyjnej w odstępie 120 mm

    (pomiędzy środkami opasek) - jeżeli rura wykonana jest z tworzywa użycie opasek izolujących nie jest konieczne,

  3. na opaski z folii izolującej nawinąć opaski z folii aluminiowej (przewodzącej),
  4. na folii aluminiowej zamocować metalowe opaski ślimakowe,
  5. zamontować urządzenie Lapis-ex na ścianie za pomocą kołków rozporowych,
  6. podłączyć metalowe opaski ślimakowe z urządzeniem Lapis-ex za pomocą

    dwóch dołączonych przewodów,

  7. przewód zasilający podłączyć do gniazdka z siecią ~230V/50-60Hz,
  8. upewnić się, czy obie diody świecą.

Jeżeli nie świeci dioda czerwona - należy sprawdzić podłączenie zasilania (~230V). Natomiast w przypadku braku świecenia diody żółtej- należy sprawdzić czy nie ma kontaktu metalicznego pomiędzy opaską ślimakową a rurą.

Krótkotrwałe zwarcie pomiędzy opaskami ślimakowymi przy czynnym urządzeniu nie powoduje niebezpieczeństwa porażenia prądem elektrycznym ani uszkodzenia urządzenia. Urządzenia zabudowane w opisany sposób zapewnia prawidłową i bezobsługową pracę.

Za urządzenie zabudowane i użytkowane niezgodnie z instrukcją obsługi i niezgodnie z przeznaczeniem producent nie ponosi odpowiedzialności.

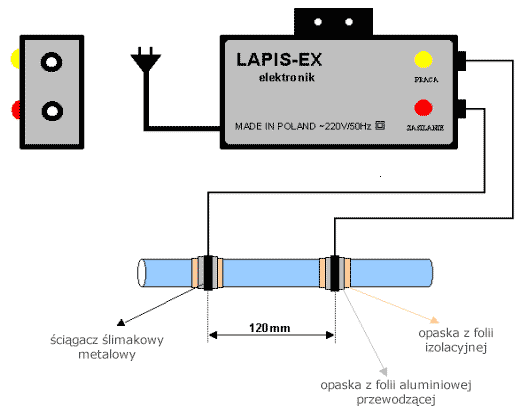

Schemat montażu:


montaz
