Инструкция монтажа:

Аппарат Lapis-ex надо устанавливать в месте защищенном от возможности нанести механические повреждения и исключающим возможность заливания водой.

Для исключения поражения током или возникновения пожара должны соблюдаться основные правила безопасности. Питающий кабель надо защитить от механических повреждении, а в случае их возникновения надо немедленно отключить аппарат от питания.

Lapis-ex устанавливается на стене недалеко от трубы на которой он будет работать. Оба червячных хомута должны устанавливаться на подающей трубе перед всем оборудованием , которое аппарат должен защищать. В системах с принудительной циркуляцией воды аппарат устанавливается сразу за насосом.

Чтобы увеличить эффективность работы аппарата рекомендуется в трубу сделать врезку длиной ок.1 м с увеличенным диаметром нп.в трубе с диаметром 80 мм сделать врезку из трубы 120 мм / максимальный диаметр трубы 150мм /.

Монтаж надо вести следующим образом:

  1. Открыть / снять изоляцию/ и очистить трубу длиной мин.200мм

  2. На металлическую трубу намотать две манжеты из изоляционной фольги

    на расстоянии 120 мм между центрами манжет. В случае применения труб из пластмассы манжеты наматывать не надо.

  3. На эти манжеты намотать еще одни манжеты из алюминия / проводящие /.

  4. На алюминиевые манжеты наложить червячные хомуты.

  5. На стене закрепить аппарат Lapis-ex.

  6. Двумя проводами соединить аппарат с хомутами.

  7. При помощи провода подключить аппарат к сети 220 В.

  8. Убедиться, что оба диода горят.

Если не горит красный диод - надо проверить присоединение питания. Если не горит желтый диод - надо проверить нет ли металлического контакта между трубой и хомутами.

Непродолжительное замыкание между хомутами при работающим аппарате не грозит поражением током и не повредит аппарату.

За работу неправильно установленного аппарата производитель ответственности не несет.

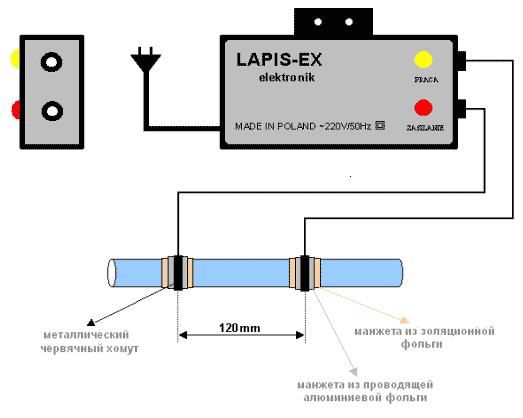

монтаж:
